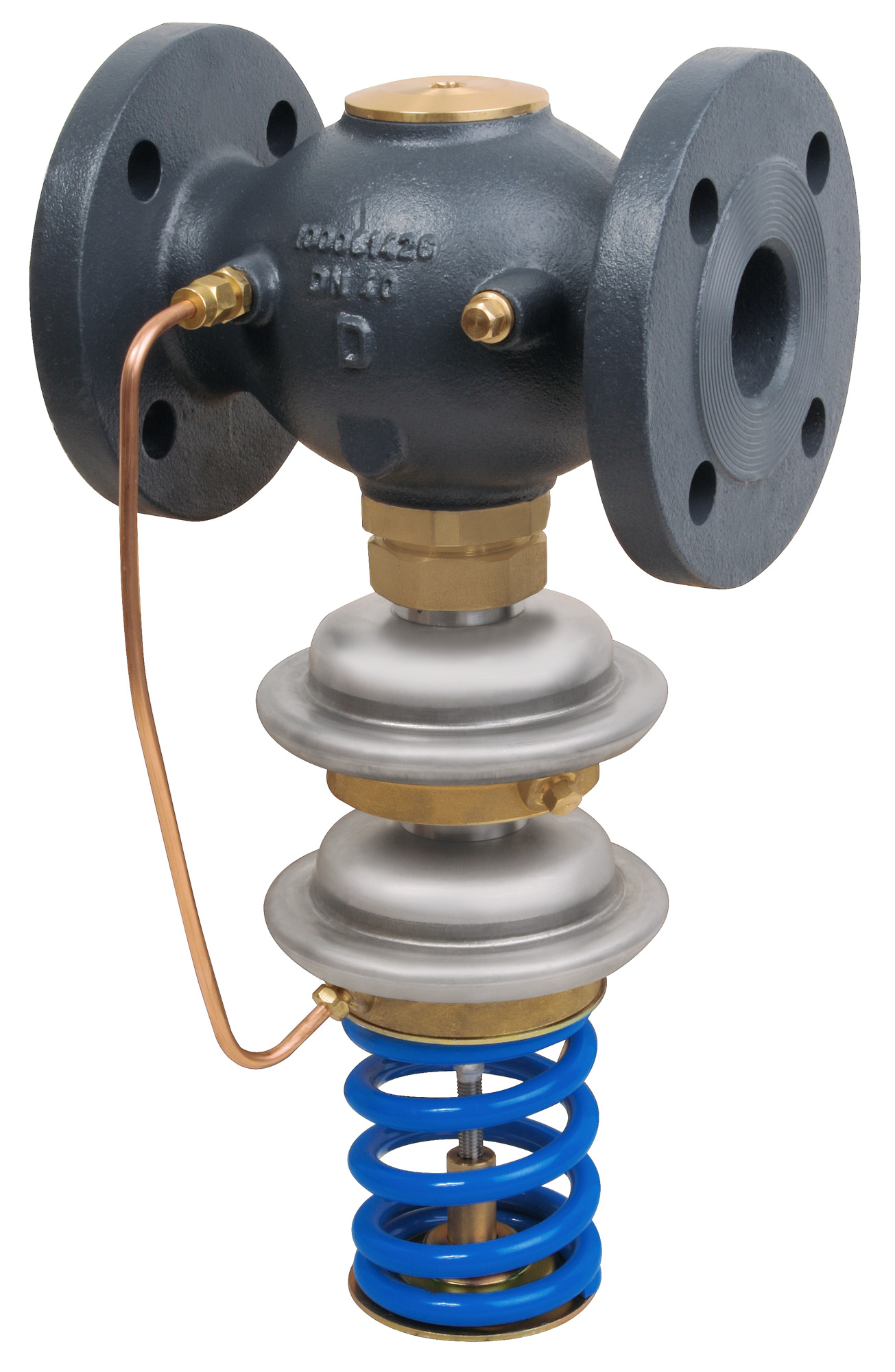

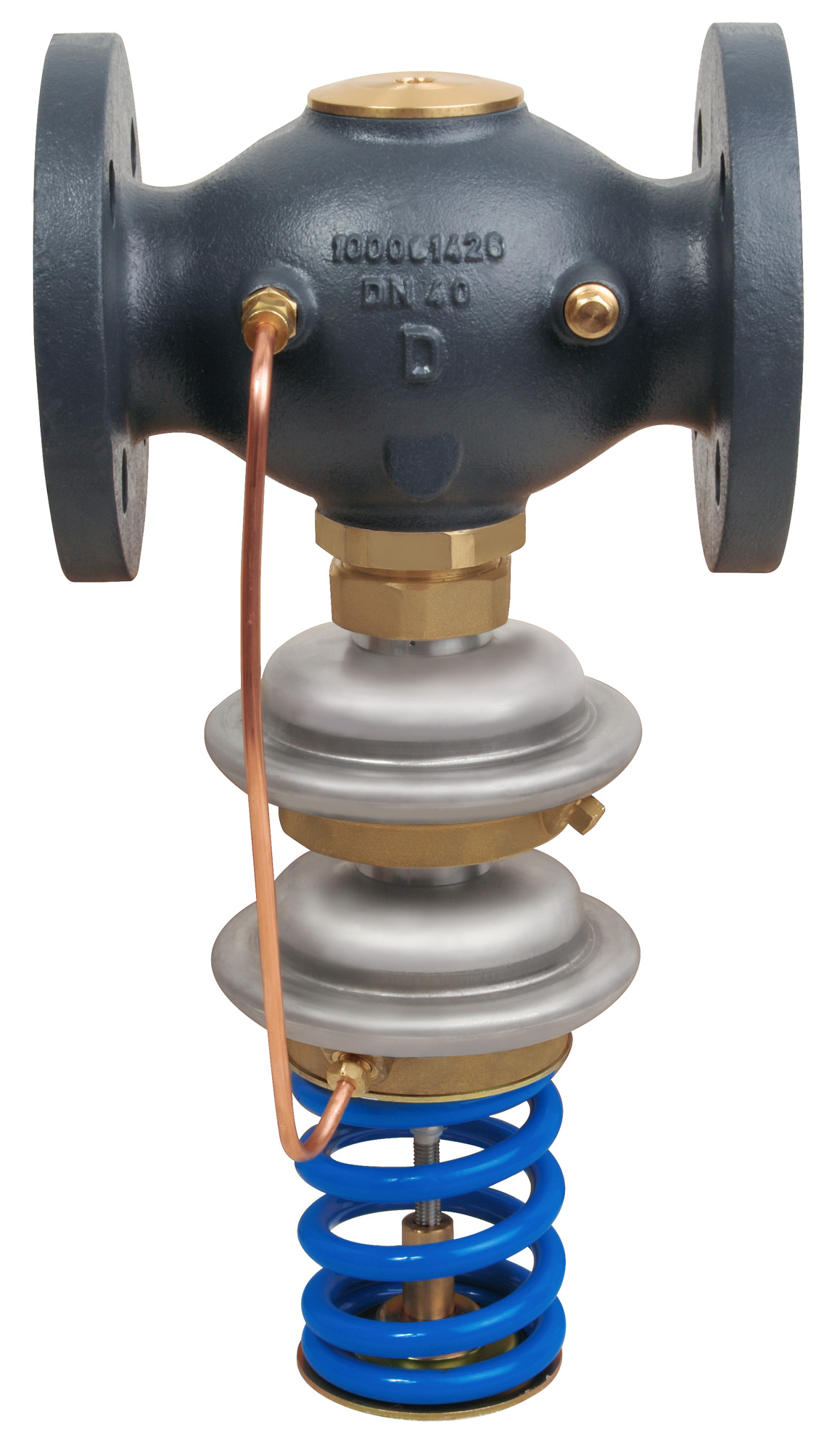

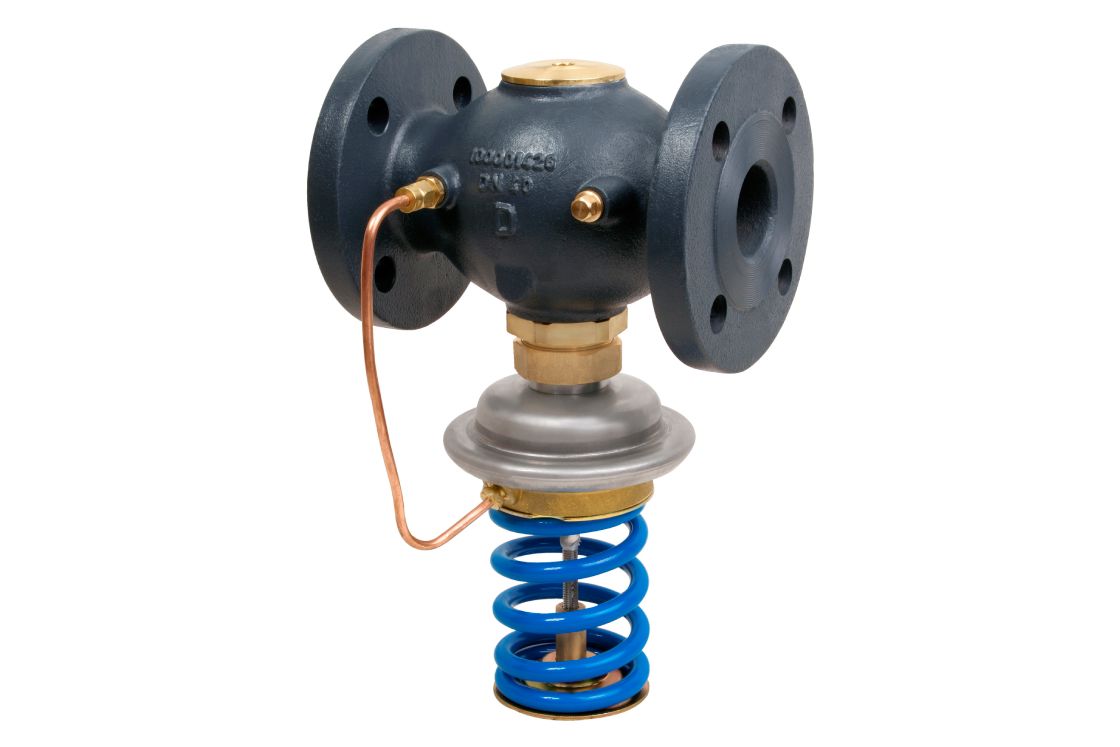

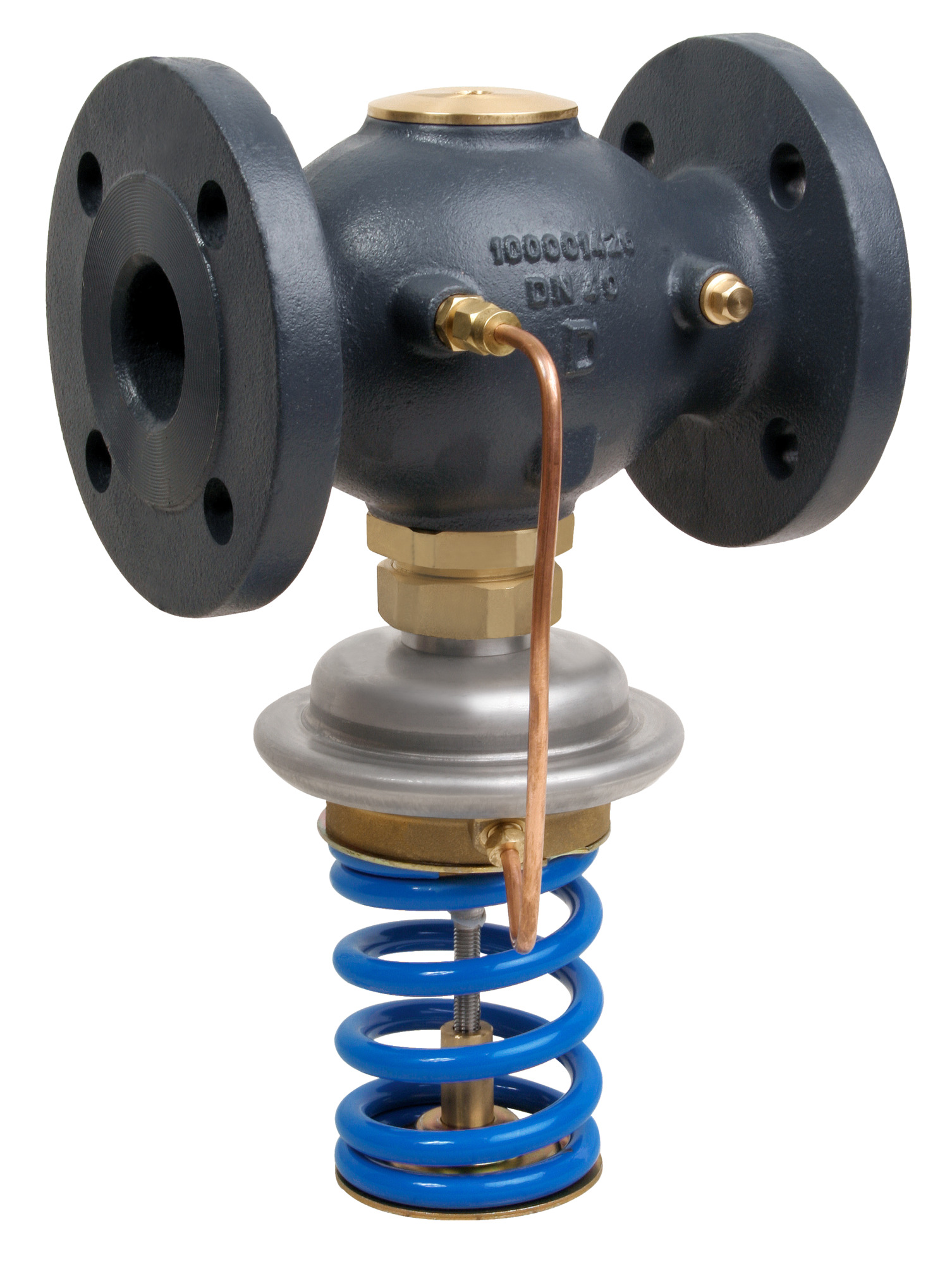

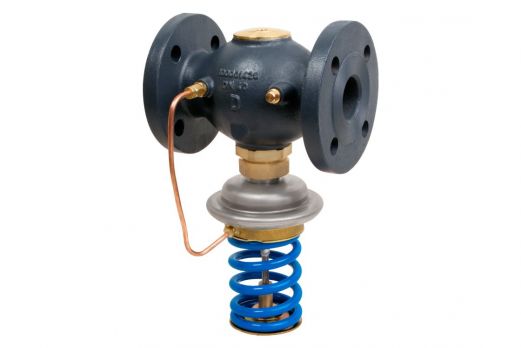

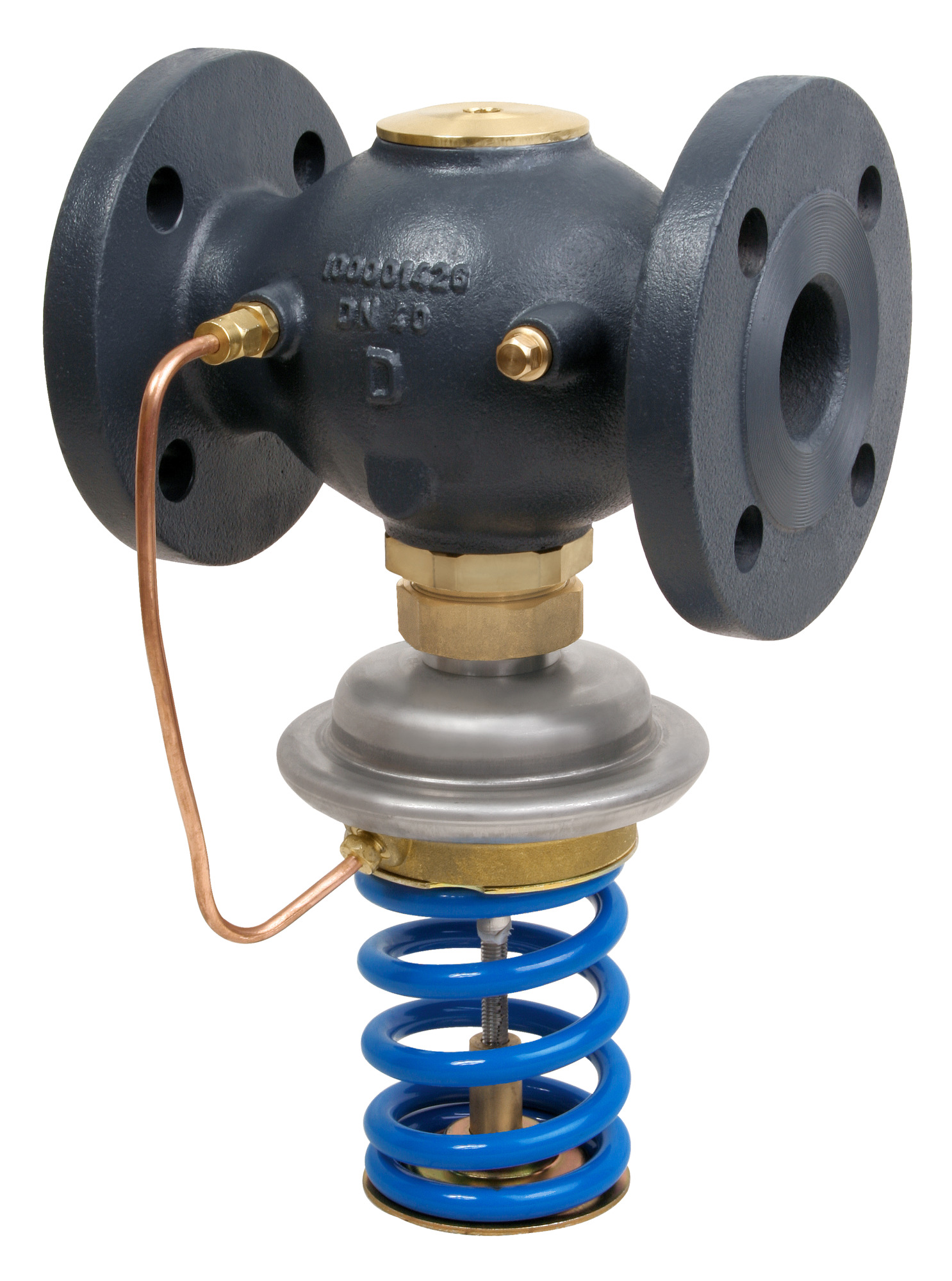

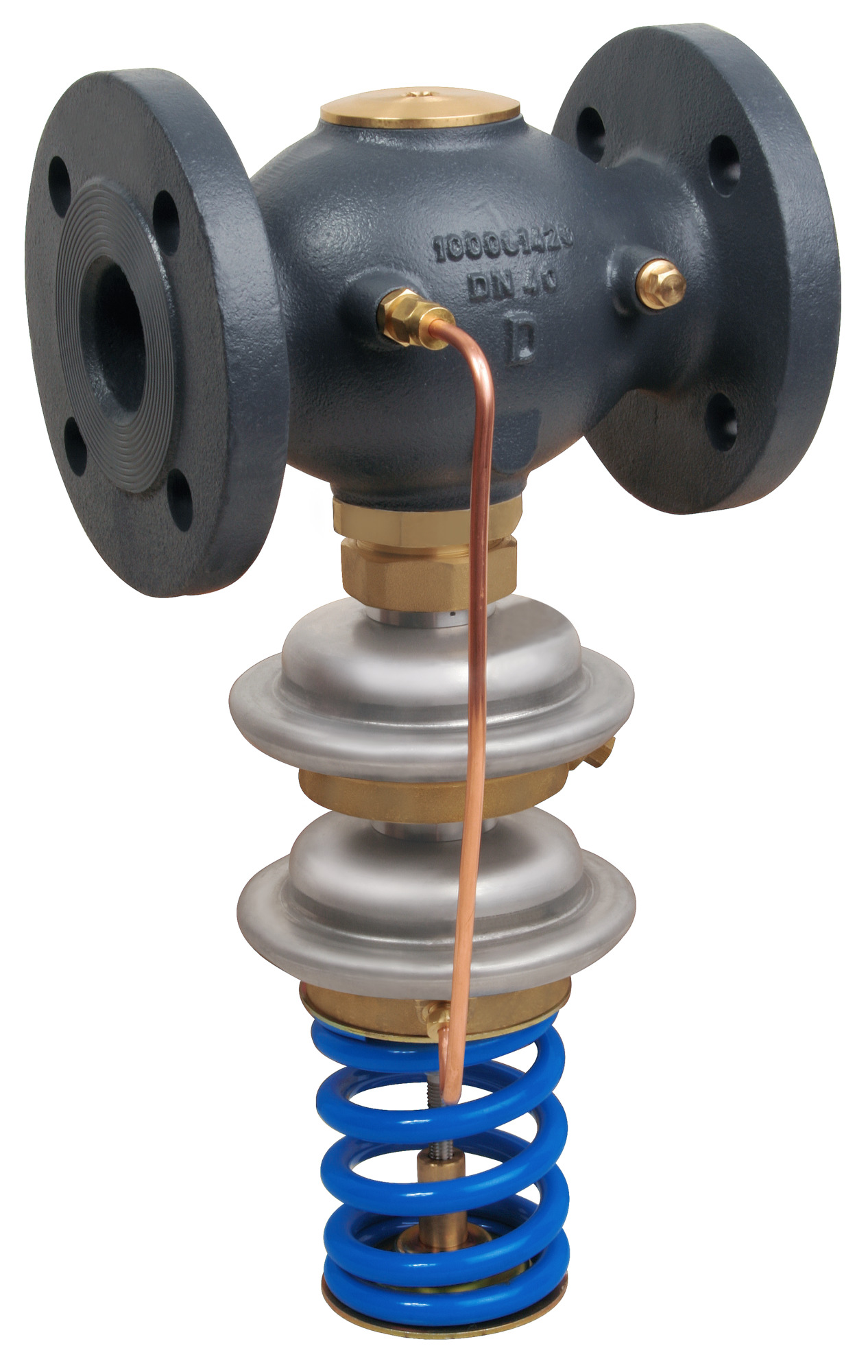

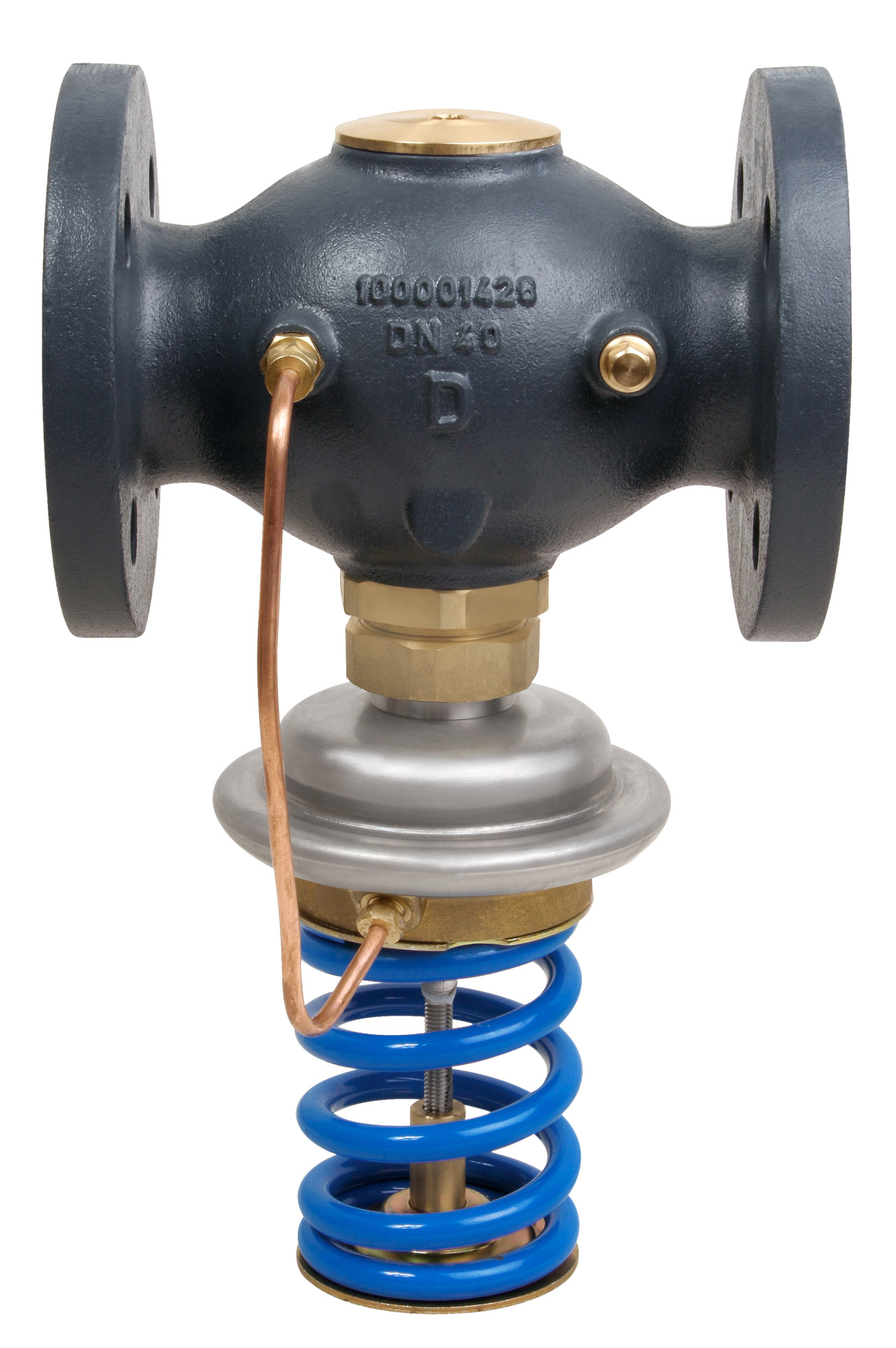

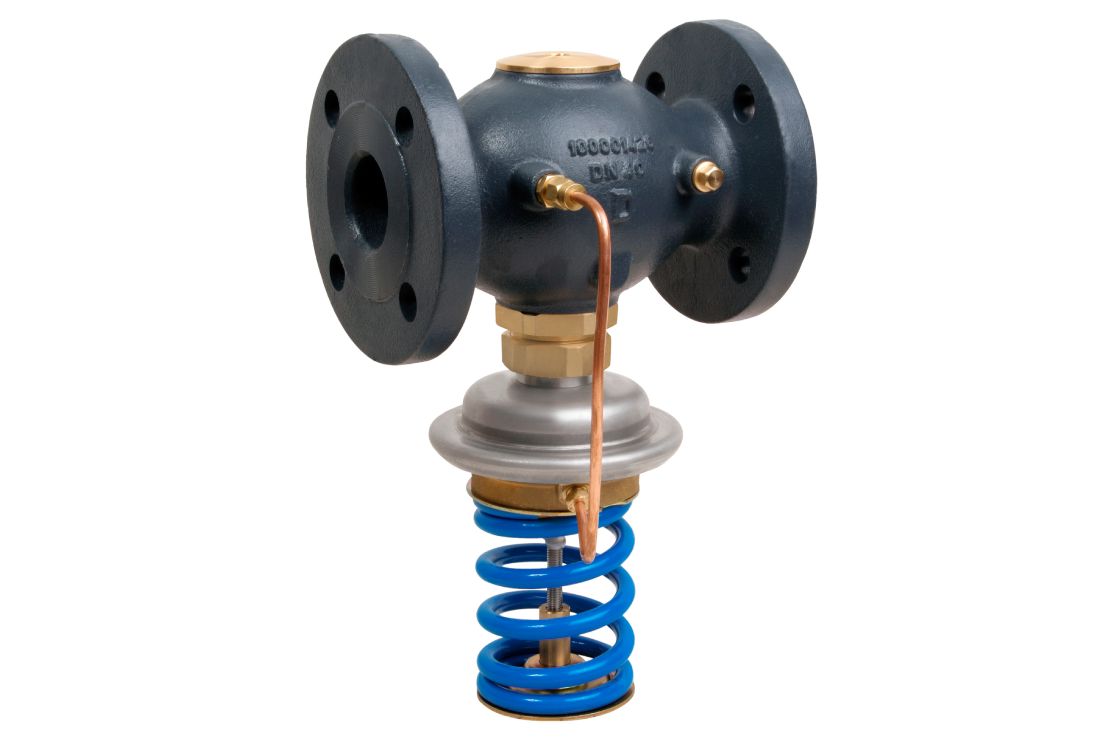

Danfoss 003H6627 - Регулятор давления 'до себя' AVA DN 40
Назначение изделия:
Клапан-регулятор давления типа AVA (далее - клапан-регулятор типа AVA) предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды
Комплектность:
В комплект поставки входит:- клапан-регулятор давления типа AVA; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 40
- Номинальное давление (PN), бар 25
- Корпус Высокопрочный чугун EN-GJS-400-18-LT GGG 40.3
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 16
- L₁, мм 200
- H₁, мм 231
- H3, мм 75
- Тип присоединения к трубопроводу Фланцы, РN 25, по EN 1092-2
- Масса, кг, не более 12
- D2, мм 18
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) 0,05% от Kvs
- Уплотнение EPDM
- Коэффициент начала кавитации ≥ 0,5
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока Встроенный регулятор давления "до себя"
- Импульсная трубка Медная трубка Ø 6 × 1 мм
- n 4
- k, мм 110
- PH среды 7–10
- Пропускная способность Kvs, м³/ч 20
- Диапазон (величина)настройки перепада давлений ΔРрег, бар 1,0–4,5
- Диафрагма EPDM
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Площадь диафрагмы, см2 54
- Корпус регулирующей диафрагмы верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- цвет настроечной пружины Синий
