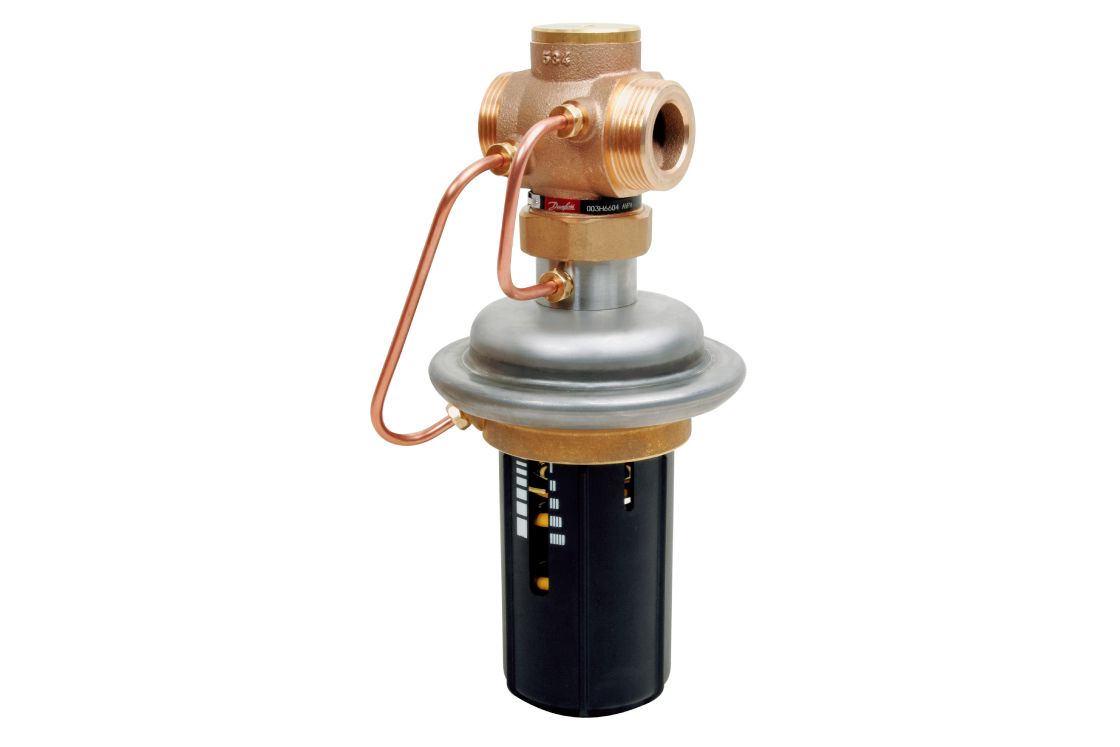

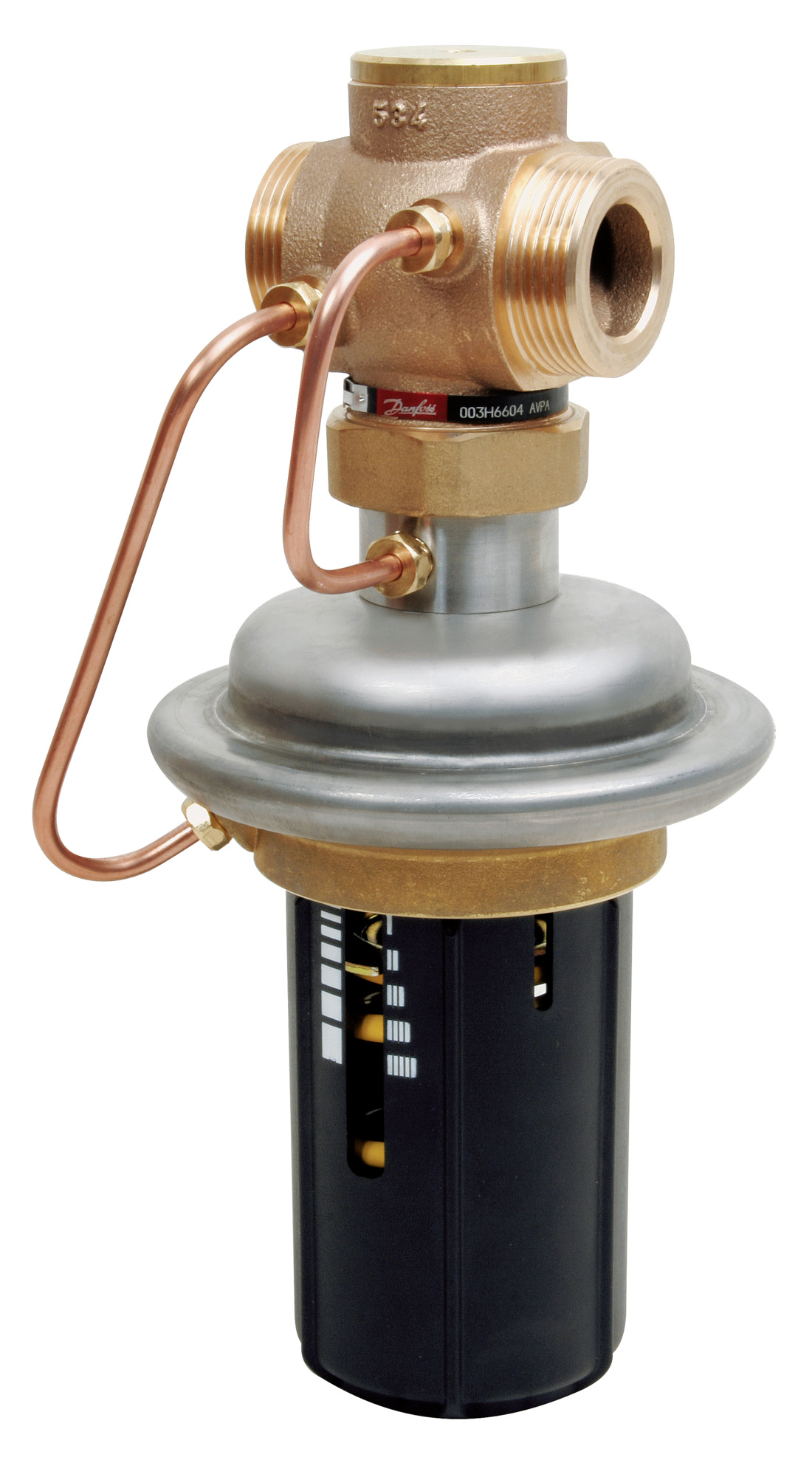

Danfoss 003H6602 - AVPA Регулятор перепуска DN 15
Назначение изделия:
Клапан- регулятор давления типа AVPA является моноблочным регулятором прямого действия. Применяется для поддержания постоянного перепада давлений в системах централизованного теплоснабжения зданий
Комплектность:
В комплект поставки входит:- клапан-регулятор давления типа AVPA; - упаковочная коробка; - инструкция по монтажу и эксплуатации; -паспорт (предоставляется по запросу в электронной форме). В комплект поставки клапана-регулятора давления типа AVPA с резьбовым клапаном не входят присоединительные фитинги, которые следует заказывать дополнительно
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 25
- Корпус Красная бронза CuSn5ZnPb (Rg5)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 20
- L₁, мм 130
- H2, мм 34
- L, мм 65
- Тип присоединения к трубопроводу Цилиндрическая наружная трубная резьба по ISO 228/1
- Масса, кг, не более 3.5
- D2, мм 14
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) 0,02% от Kvs
- Уплотнение EPDM
- D, мм 21
- Коэффициент начала кавитации ≥0,6
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока Встроенный регулятор перепуска AVPA
- H, мм 233
- Импульсная трубка Медная трубка Ø 6 × 1 мм
- n 4
- k, мм 65
- PH среды 7–10
- L2, мм 131
- L3, мм 139
- Пропускная способность Kvs, м³/ч 4
- Диапазон (величина)настройки перепада давлений ΔРрег, бар 0,2–1,0
- Диафрагма EPDM
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Размер гайки под ключ SW, мм 32
- Площадь диафрагмы, см2 54
- Корпус регулирующей диафрагмы верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- цвет настроечной пружины Желтый
- Размер резьбы а по ISO 228/1, дюймы G ¾ A
- R, дюймы ½ Наружная коническая трубная резьба по EN 10266-1
